Transmissão
Correias dentadas para transmissão positiva, sem deslizamento e com relação de velocidade constante.
Visão geral

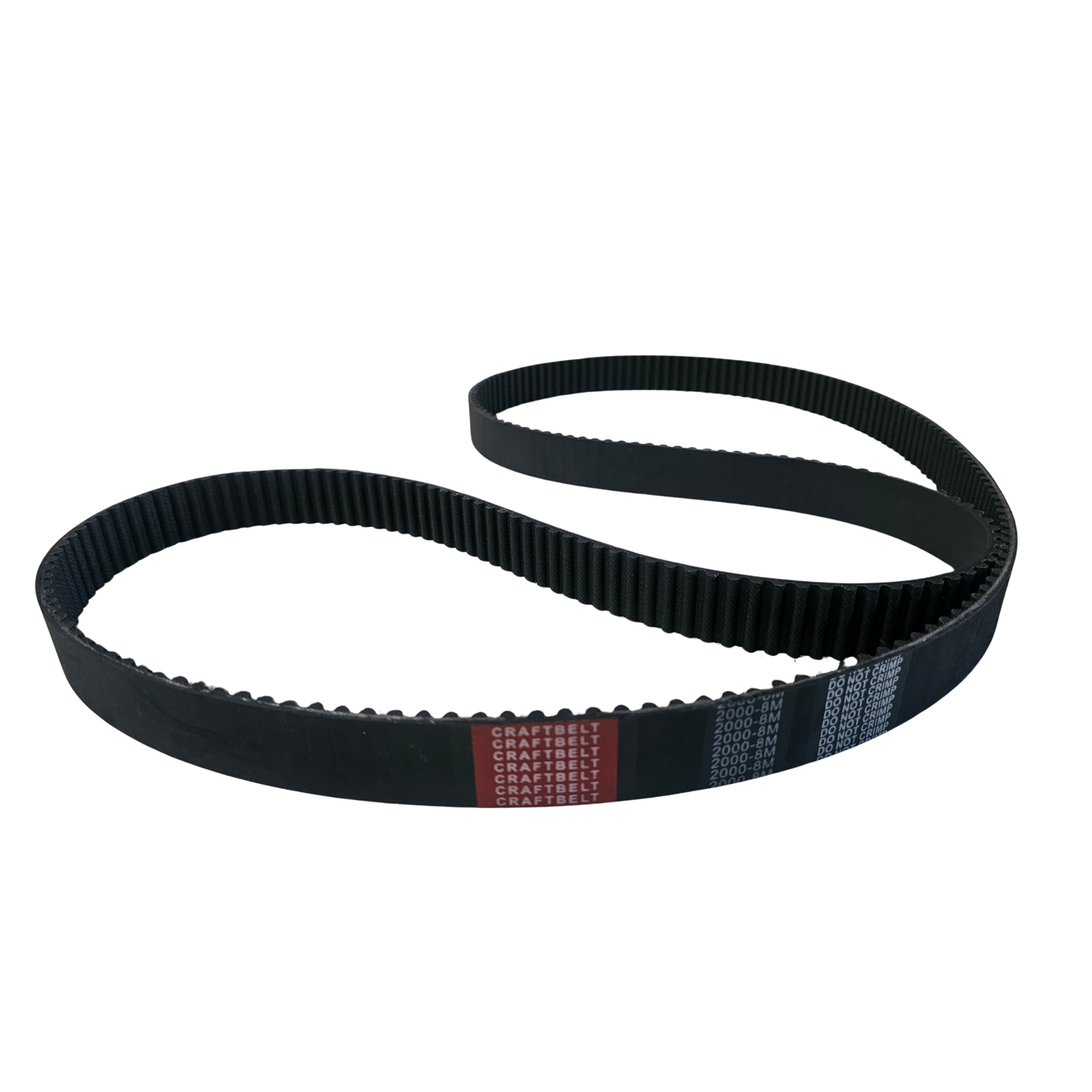

A correia sincronizada, também chamada de correia dentada, é um componente flexível de transmissão mecânica. Seus dentes internos encaixam nas ranhuras da polia para transmitir movimento e torque sem deslizamento.
Diferentemente das correias em V, que trabalham por atrito, a correia sincronizada utiliza o contato direto entre dentes e polia. Isso mantém uma relação precisa e constante entre o eixo motor e o eixo movido.
Informações confirmadas
Guia técnico
Informações para apoiar a identificação e o uso correto das correias sincronizadas.
O encaixe preciso dos dentes impede variações causadas por escorregamento e permite transmitir torque com posicionamento controlado.
O torque é transmitido pelo contato direto entre os dentes da correia e as ranhuras da polia.
Mantém uma relação angular fixa e precisa entre o eixo motor e o eixo movido.
Garante sincronismo de distância e tempo durante a transmissão.
Não exige aplicação de óleo, graxa ou outro lubrificante.
Trabalha de forma silenciosa e estável quando corretamente dimensionada e instalada.
Classificação baseada no formato do dente e no passo, que corresponde à distância entre os centros de dois dentes consecutivos.
Aplicações miniatura e extra leves, como equipamentos médicos e eletrônicos.
Eletrodomésticos, instrumentos e automação leve.
Máquinas operatrizes e equipamentos de pequeno porte.
Compressores e maquinário industrial.
Passos de 22,225 mm e 31,75 mm para aplicações pesadas de baixa rotação.
Perfis métricos T2.5, T5, T10 e T20, além das versões reforçadas AT5, AT10 e AT20.
Os dentes arredondados distribuem melhor os esforços, reduzem a concentração de tensão na base do dente e permitem transmitir torques elevados.
Perfil para altas cargas, disponível normalmente nos passos 3M, 5M, 8M e 14M.
Dente em parábola suave para baixo ruído e alta precisão. Modelos S2M, S3M, S4.5M, S5M, S8M e S14M.
Evolução do perfil HTD com sulco no topo do dente para aliviar a pressão do ar e reduzir o ruído em alta velocidade.
Boa flexibilidade e resistência ao calor e ao óleo, normalmente reforçada com cordonéis de fibra de vidro.
Alta resistência à abrasão, óleos e produtos químicos, com reforços em aço ou aramida conforme a aplicação. Modelos específicos atendem setores alimentício e têxtil.
Óleo e graxa podem comprometer o material da correia e prejudicar o funcionamento do conjunto.
Não dobre, vinque ou force a correia durante o armazenamento, evitando danos aos cordonéis internos.
